Valvole a saracinesca a coltello wafer con pignone in acciaio inossidabile

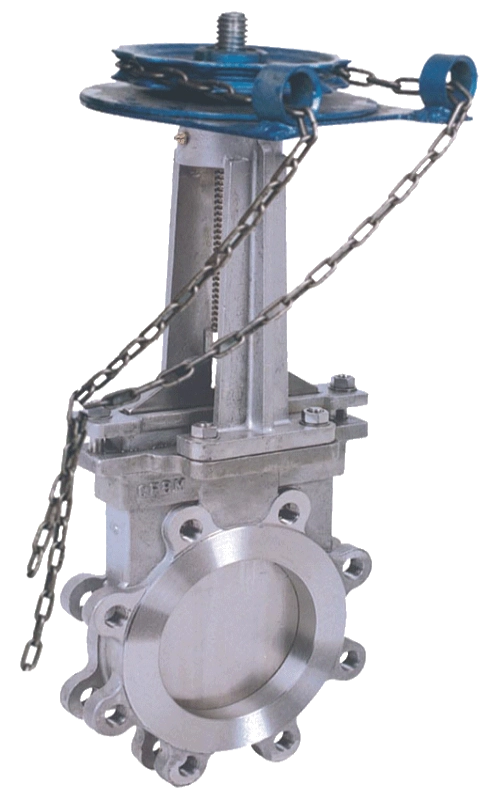

La valvola a saracinesca a coltello wafer con pignone in acciaio inossidabile PZL73H è una valvola di intercettazione appositamente progettata per il trasporto di fluidi contenenti impurità. Presenta un design azionato da un pignone con un cancello affilato a forma di coltello. Ruotando il pignone per sollevare o abbassare lo stelo della valvola, è possibile tagliare in modo efficiente le particelle solide e le impurità fibrose nel mezzo quando è chiuso, prevenendo sostanzialmente il blocco della tubazione.

La valvola è interamente realizzata in acciaio inossidabile 304/316 con eccezionale resistenza alla corrosione, adatta per pressioni da basse a medie e condizioni di lavoro corrosive che coinvolgono fluidi ad alta viscosità e contenenti impurità. Ha una struttura compatta, un peso leggero e un funzionamento che fa risparmiare manodopera, che lo rendono particolarmente ideale per spazi di installazione ristretti e scenari che richiedono un'elevata coppia operativa manuale.

È ampiamente utilizzato in condotte di medie e grandi dimensioni in settori quali il trattamento delle acque reflue, gli sterili di miniera, la pasta di carta, la polvere di materiali da costruzione, ecc. Con prestazioni affidabili, le valvole a saracinesca a coltello wafer con pignone in acciaio inossidabile PZL73H sono diventate l'attrezzatura di intercettazione preferita per condutture di supporti contenenti impurità in vari settori.

Parametri tecnici fondamentali

Attributi fondamentali

● Tipo di struttura: disco della saracinesca a forma di coltello, vite e giogo esterni, design corto faccia a faccia, per risparmiare spazio di installazione e adatto a condizioni di lavoro ristrette.

● Tipo di connessione: connessione wafer, rigorosamente conforme allo standard GB/T 12221 per l'installazione di valvole wafer, facile da installare senza spazio extra ampio, riducendo i costi di costruzione della tubazione.

● Tipo di tenuta: tenuta dura in metallo, rivestimento in lega dura sulle superfici di tenuta del disco della saracinesca e della sede, prestazioni di tenuta stabili, resistente all'erosione da mezzi con particelle dure, durata di servizio estesa.

● Tipo di funzionamento: trasmissione a pignone, coppia amplificata dalla trasmissione a catena, funzionamento manuale che consente di risparmiare manodopera, risolvendo la difficoltà del funzionamento manuale per valvole di grande diametro.

● Materiale del corpo: acciaio inossidabile (304/316), eccellente resistenza alla corrosione, adatto a fluidi con diversi livelli di corrosione e uso a lungo termine in condizioni altamente corrosive.

● Caratteristica del canale di flusso: canale diritto a passaggio totale, nessuna resistenza alla strozzatura, flusso del fluido regolare, forte capacità anti-intasamento, evitando l'accumulo di impurità che influisce sul funzionamento della valvola.

Interpretazione del modello

Ogni lettera e numero nel modello PZL73H ha un significato chiaro, aiutando gli acquirenti a identificare rapidamente le specifiche e a soddisfare con precisione i requisiti:

● P: Scarico delle scorie/Struttura a forma di coltello, chiaramente contrassegnata come valvola a ghigliottina, appositamente progettata per fluidi contenenti impurità.

● Z: Valvola a saracinesca, definisce la categoria della valvola principale.

● L: Sprocket Drive, indica la modalità operativa, evidenziando il vantaggio in termini di risparmio di manodopera.

● 7: Connessione wafer, definisce il tipo di connessione di installazione per l'installazione wafer generale.

● 3: Vite e giogo esterni, contrassegna il tipo di struttura per una comoda manutenzione dopo l'installazione.

● H: Superficie della sede ricoperta di lega dura, mostra il processo della superficie di tenuta, evidenziandone l'affidabilità.

Materiali dei componenti

I componenti principali delle valvole a saracinesca a coltello wafer con pignone in acciaio inossidabile sono rigorosamente selezionati per resistenza alla corrosione, resistenza all'usura e durata:

● Corpo valvola/telaio piastra valvola: acciaio inossidabile 304/316, elevata robustezza e resistenza alla corrosione, opzionale in base alla corrosività media.

● Disco con ghiera a coltello: substrato in acciaio inossidabile + rivestimento in stellite, durezza del bordo ≥ HRC 55, elevata affilatura per tagliare le impurità solide in modo efficiente, resistente all'usura e all'erosione.

● Sede della valvola: acciaio inossidabile con rivestimento in lega dura, appositamente per mezzi con particelle dure, superficie di tenuta resistente all'usura che garantisce una tenuta stabile a lungo termine.

● Stelo della valvola: acciaio inossidabile 304, superficie cromata, maggiore resistenza all'usura e alla corrosione, evitando ruggine e inceppamenti durante l'uso a lungo termine.

● Premistoppa: premistoppa flessibile in grafite, resistente alle alte temperature e alla corrosione, eccellente tenuta per evitare perdite.

● Ruota catena/catena: acciaio inossidabile, adatto per l'uso a lungo termine in condizioni corrosive, non facile da arrugginire o danneggiare, garantendo una trasmissione stabile.

Standard di progettazione e produzione

Tutta la produzione è conforme agli standard nazionali e industriali con severi controlli di qualità:

● Progettazione generale delle valvole a ghigliottina: JB/T 8528, CJ/T 282

● Dimensioni connessione wafer: GB/T 12221

● Parti di trasmissione della ruota dentata: GB/T 1243

● Valori nominali pressione-temperatura: GB/T 12224

● Test e ispezione della valvola: GB/T 13927, JB/T 9092

● Materiale in acciaio inossidabile: ASTM A182

Punti di selezione, installazione e manutenzione

Punti di selezione

● Per fluidi altamente corrosivi (liquami acidi-alcalini), è preferibile l'acciaio inossidabile 316; L'acciaio inossidabile 304 può essere utilizzato per materiali generici contenenti particelle per ridurre i costi garantendo al tempo stesso la stabilità.

● Per le valvole a diametro grande (DN ≥ 500), si consiglia un pignone con rapporto alto 1:10 per ridurre ulteriormente lo sforzo di funzionamento manuale.

Punti di installazione

● Mantenere coassiale con le flange della tubazione, serrare i bulloni simmetricamente e in modo uniforme per evitare deformazioni e perdite del corpo.

● Riservare uno spazio di rotazione sufficiente sul lato di funzionamento del pignone per un movimento fluido.

● Pulire le impurità e le scorie di saldatura nella tubazione prima dell'installazione; installare filtri a monte e a valle per una migliore protezione.

Punti di manutenzione

● Lubrificare regolarmente la ruota dentata e la catena per prevenire ruggine e inceppamenti.

● Aprire e chiudere periodicamente la valvola in condizioni contenenti impurità per pulire le scorie accumulate tra il disco e la sede, mantenendo la tenuta e la flessibilità operativa.

Vantaggio del prodotto

Le valvole a saracinesca a coltello wafer con pignone in acciaio inossidabile PZL73H sono caratterizzate da una struttura interamente in acciaio inossidabile, una saracinesca a coltello ad alta efficienza e un azionamento a pignone a risparmio di manodopera, che si adattano perfettamente alle applicazioni contenenti impurità e altamente corrosive. Compatti, facili da installare e da manutenere, risolvono efficacemente i punti critici del settore come il blocco delle tubazioni, il funzionamento difficile e le perdite delle guarnizioni. Sono ampiamente utilizzati nelle condutture di medie e grandi dimensioni di tutti i settori e costituiscono una soluzione di intercettazione affidabile per i sistemi di fluidi contenenti impurità.
